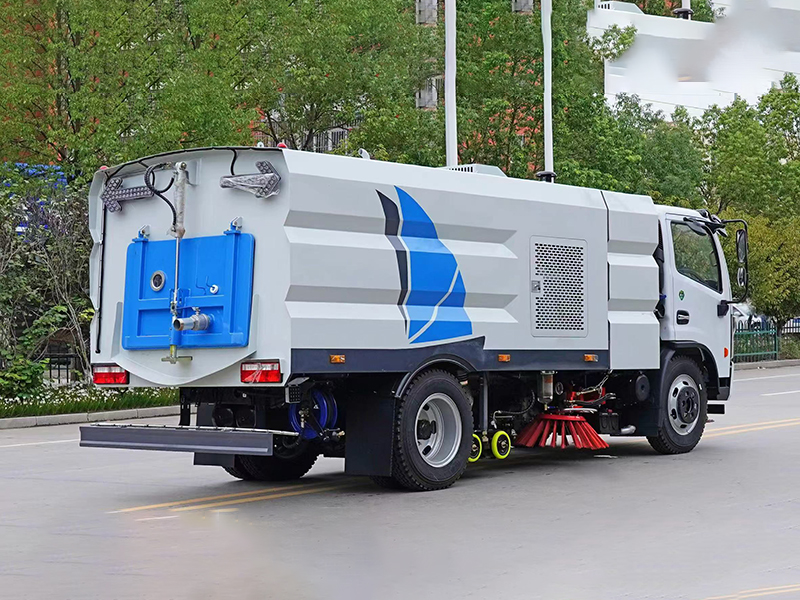

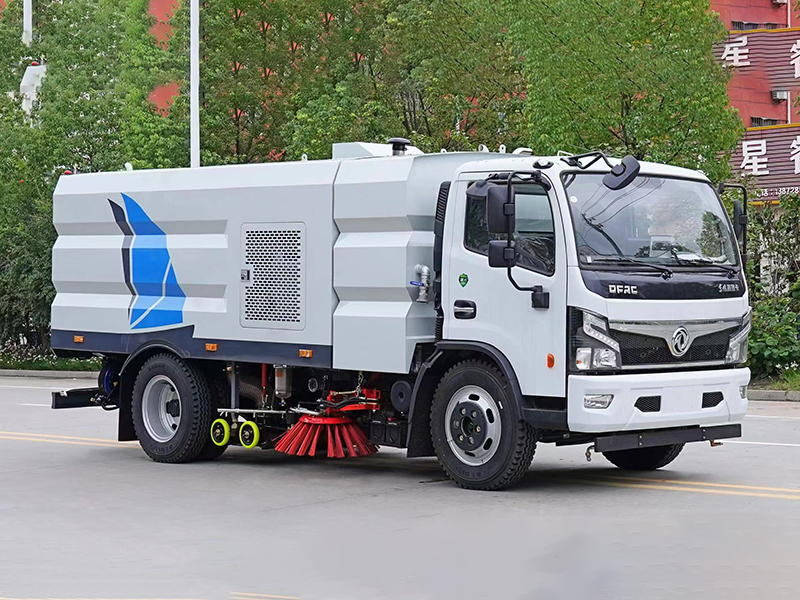

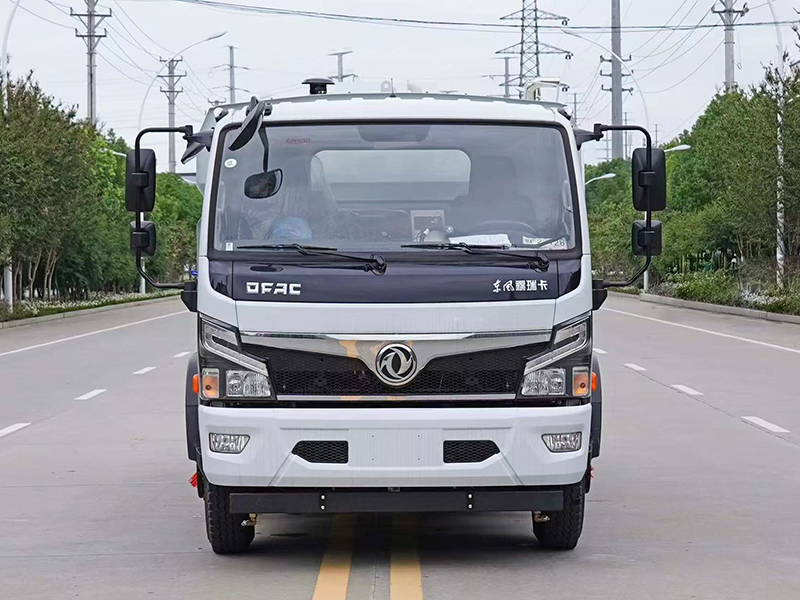

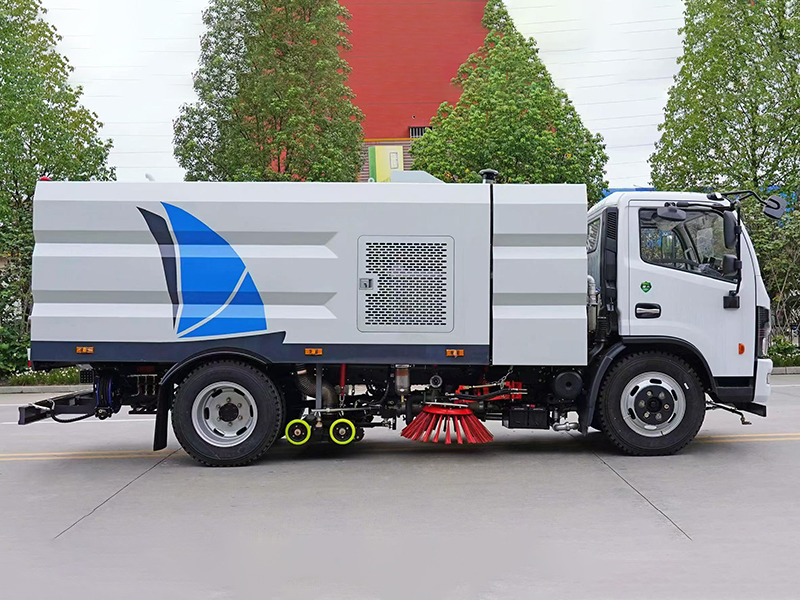

CLW5120TXS6型洗扫车功能介绍
1. 东风多利卡洗扫车采用洗，扫，吸，混合的方式收集垃圾，湿式除尘、电液PLC一键**，液压倾翻卸料的作业方式对路面进行清扫作业。
2. 采用副发动机专门驱动风机和液压系统，保证行驶过程中能继续工作，保证清扫过程的连续性。
3. 采用“中置两扫盘 +喷雾降尘+中置宽幅吸嘴（内置高压喷杆及两侧高压喷杆）”的结构布局，对泥泞路面有更好的清洁效果，清扫过程中砂石不在飞溅扬尘，此布局便于清扫装置与吸盘的调整与维护，转场作业时整车通过性好。
4. 副发动机与风机之间的传动设置设有自动离合器，可保证副发动机空载启动和停机时与风机的自动脱离，降低了对副发动机的冲击，提高了副发动机的工作可靠性和使用寿命。
5. 扫盘有遇障碍自动避让保护功能和自动复位功能，遇到障碍自动回缩，越过障碍自动回位。
6. 扫盘转速可根据各种不同的清扫工况来调整转速，能保证在各种污染状况下都有良好的清扫效果
7. 采用**，高效的专用风机和可随路面自动找平的全浮动式吸嘴，清扫效果好，使用寿命长。
性能参数简介
项 目 | 主要性能参数 | ||
车 型 | 东风多利卡 | ||
整车型号 | CLW5120TXS6型洗扫车 | ||
底盘型号、类别、生产企业 | CLW5120TXS6二类 东风汽车股份有限公司 | ||
排放标准 | GB3847-2005,GB17691-2018国Ⅵ | ||
发 动 机 | 主机 | 底盘发动机型号及生产企业 | D25TCIF1 昆明云内 |
功率(kw) | 110 | ||
马力(ps) | 150 | ||
排量(ml) | 2499 | ||
副机 | 清扫发动机型号及生产企业 | B140东风康明斯股份有限公司 | |
功率(kw) | 102 | ||
马力(ps) | 140 | ||
排量(ml) | 3900 | ||
燃油种类 | 0号轻柴油(与底盘共用柴油箱) | ||
车辆 基本 参数 | 外形尺寸(长X宽X高)mm | 7000*2200*2700 | |
轴距(mm) | 3800 | ||
轮胎 | 245真空胎 | ||
轮胎数量 | 7(含1备胎) | ||
轮距 | 前轮(mm) | 1745 | |
后轮(mm) | 1630 | ||
额定乘员 | 3人 | ||
前悬/后悬(mm) | 1130/2070 | ||
接近角 | 21° | ||
离去角 | 11° | ||
离地高度(mm) | 320 | ||
额定载质量(kg) | 4355 | ||
整备质量(kg) | 7445 | ||
**总质量(kg) | 11995 | ||
专用性能参数 | 垃圾箱容积( m3 ) | 4.5（不锈钢材质） | |||||
清水箱容积( m3 ) | 4.5（不锈钢材质） | ||||||
清扫宽度(mm) | 2800-3200 | ||||||
清扫作业速度(km/h) | 3-15 | ||||||
保洁作业速度(km/h) | 15-20 | ||||||
**清扫能力(m2/h) | 48000 | ||||||
抽吸能力 | 密度(g/cm3) | 2.0 | |||||
质量(kg) | 1.5 | ||||||
抽吸粒度(mm) | ≥100 | ||||||
垃圾厢倾卸角 | ≥45° | ||||||
清扫效率 | ≥96% | ||||||
作业噪声(db) | < 88 符合GB7258规定 | ||||||
行驶性能参数 | 驱动型式 | 4×2后轴驱动 | |||||
悬架型式 | 钢板弹簧 | ||||||
钢板弹簧片数(前/后) | 8/10+7 | ||||||
制动型式 | 双回路气压制动、鼓式 | ||||||
制动距离(满载30km/h) | ≤10m | ||||||
**车速(km/h) | 99 | ||||||
**小转弯半径(m) | 8 | ||||||
**爬坡度 | ≥30％ | ||||||
离合器系统 | 单片干式膜片弹簧离合器，液压操纵 | ||||||
变速器系统 | 机械式5档变速器，带同步器，手动 | ||||||
发动机耗油量 | 行驶(L/100km) | 作业(L/h) | 作业(L/10000m2) | ||||
≤12 | ≤6 | ≤3 | |||||
降尘系统 | 喷水形式 | 低压雾状 | |||||
主要元件组成 | 水过滤器、管路、不锈钢喷架、高压喷嘴等 | ||||||
高压水泵 | SYLT双耀 | ||||||
安装位置 | 清扫降尘 | 左右前扫盘 | |||||
吸尘降尘 | 吸盘吸风口内 | ||||||
**型式 | 电子**，一键操作 | ||||||
液压系统 | 型式 | 开放式，电动**集中操纵 | |
主要元件 | 齿轮泵、摆线马达、液压缸、电磁阀、集成块、高压泵等 | ||
摆线马达 | 三洋机械 | ||
齿轮油泵 | 长源机械 | ||
液压油缸 | 海普瑞斯液压油缸 | ||
液压缸密封件 | 鼎基 | ||
液压油管 | 天河 | ||
电磁阀组 | 海普瑞斯 | ||
防震压力表 | IMT | ||
回油过滤器 | 索菲玛 | ||
系统溢流压力 | Mpa | 10-12 | |
液压油箱容积 | L | ≥60 | |
电器系统 | 系统组成 | 由底盘电路和副发动机电气部分及专用工作装置操作**电路组成。 | |
底盘车系统电压(V) | 24 | ||
工作装置系统电压(V) | 12 | ||
电控箱面板组成 | 副机转速表、副机水温表、机油温度报**装置、各种操作**开关 | ||
**开关 | 上海施耐德(中法合资) | ||
可编程序逻辑**器 | 百兆富 | ||
断路器 | 海格 | ||
蓄电池型号 | 12V-70A.H (2只并联) | ||
风机系统 | 型式 | 专用高压离心风机 | |
品牌 | 联锐风机 | ||
额定工作转速 | r/min | 2700 | |
传动型式 | 副发动机、离合器、带齿耐高温A带传动(4根) | ||
风机皮带 | 浙江三力士 | ||
自动离合器 | 离心式，进口材质 | ||
风量(m3/h) | 5000 ~ 7800 | ||
清扫系统 | 型式 | 在底盘前后轴之间，车架两侧对称位置各布置一个可升降、可外伸的立扫扫盘，扫盘旋转由液压马达驱动，转速可调。 | |
主要元件组成 | 扫盘支架、扫盘、油缸、油管、连杆、调节杆、液压马达等 | ||
扫刷撑开直径 | mm | φ800-900 | |
扫盘马达转速 | r/min | 140 | |
扫盘数量 | 2 | ||
单个扫盘配刷数量 | 22 | ||
扫盘倾角调整 | 前扫盘 | 前倾5°~15° 外倾5°~10° | |
后扫盘 | 前倾5°~10° 内倾5°~10° | ||
吸嘴装置 | 型 式 | 吸嘴悬挂在底盘车后轮之间，由吸嘴、滚轮、吸管组成，吸嘴体可随动，吸嘴升降用油缸**双吸口宽吸嘴，内置带高压喷嘴的长排喷杆（喷嘴数量8），吸嘴体与路面随动。液压驱动电气自动**吸嘴升降，弹簧浮动悬挂。 | |
吸管直径 | mm | φ180 | |
吸管品牌 | NORRES | ||
行走轮轴承 | 斯凯弗 | ||
行走轮耐磨外圈 | Stellana | ||
工作状态吸嘴边刚性部份 离地间隙(mm) | 5～8 | ||
吸嘴吸管风速(m/s) | 50 ～ 65 | ||
吸嘴负压(mmH2O) | 380 | ||
其它配置 | 报**系统 | 倒车语音报**系统 | |
副操作系统 | 尾部带电控操作系统，**大厢升降及后门开关，避免用户在驾驶室内操作因观察不到后方情况发生安全事故。 | ||
手动泵应急举升系统 | 如遇副发动机故障造成液压系统不能使用，扫刷、吸盘、大厢均不能升降，可使用手动泵应急举升系统操作。 | ||
【整车技术参数】 | |||
产品** | 程力威牌 | 公告批次 | 320 |
产品名称 | 洗扫车 | 产品型号 | CLW5120TXS6 |
总质量(Kg) | 11995 | 罐体容积(m3) | |
额定载质量(Kg) | 4355,3855 | 外形尺寸(mm) | 7000×2200×2700 |
整备质量(Kg) | 7445,7945 | 货厢尺寸(mm) | ×× |
额定载客(人) | 准拖挂车总质量(Kg) | ||
驾驶室准乘人数(人) | 3 | 鞍座**载质量(Kg) | |
接近角/离(°) | 21/11 | 前悬/后悬(mm) | 1130/2070 |
轴荷(Kg) | 4350/7645 | **车速(Km/h) | 103 |
备注 | 此车为道路洗扫专用车辆,专用装置为扫刷.侧面防护为专用装置扫刷代替,扫刷离地高为(mm):180,后下部防护与车架采用焊接连接,防护材料:Q23**碳钢,后下部防护尺寸:50×120(mm),离地面高度400mm.ABS型号:ABS/ASR-24V-4S/4M,ABS型号厂家:襄阳东风隆诚机械有限责任公司.此整车长/轴距对应关系为(mm):7000/3800,7150/3950,7250/4050,7300/4100,7600/4400,6800/3600.当整备质量为7445kg时,选装轴距为(mm):3600,3800,3950;当整备质量为7945kg,选装轴距为(mm):4050,4100,4400. | ||
【底盘技术参数】 | |||
底盘型号 | EQ1125SJ8CDC | 底盘名称 | 载货汽车底盘 |
**名称 | 东风牌 | 生产企业 | 东风汽车股份有限公司 |
轴数 | 2 | 轮胎数 | 6 |
轴距 (mm) | 3800,3950,4050,4100,4400,3600 | ||
轮胎规格 | 245/70R19.5,8.25R20 | ||
钢板弹簧片数 | 8/10+7,12/12+9 | 前轮距(mm) | 1745,1802 |
燃料种类 | 柴油 | 后轮距(mm) | 1630,1650 |
排放依据标准 | GB3847-2005,GB17691-2018国Ⅵ | ||
