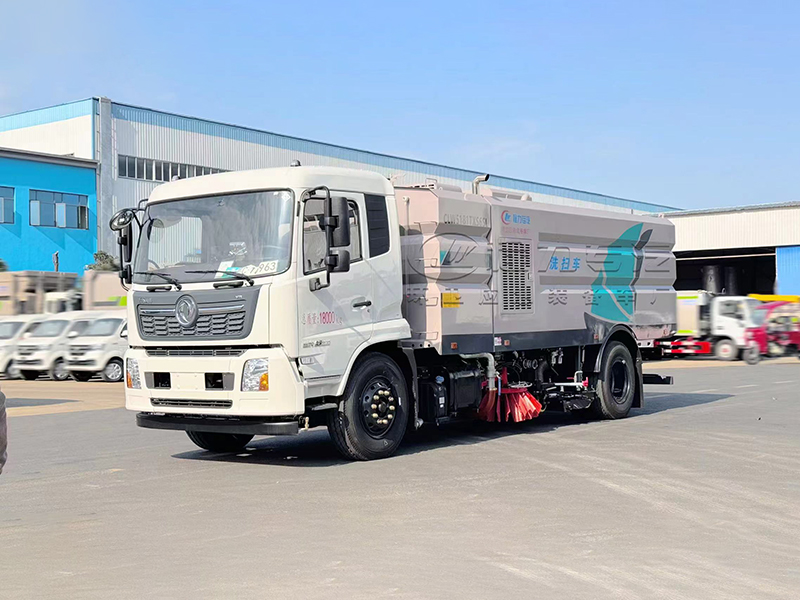

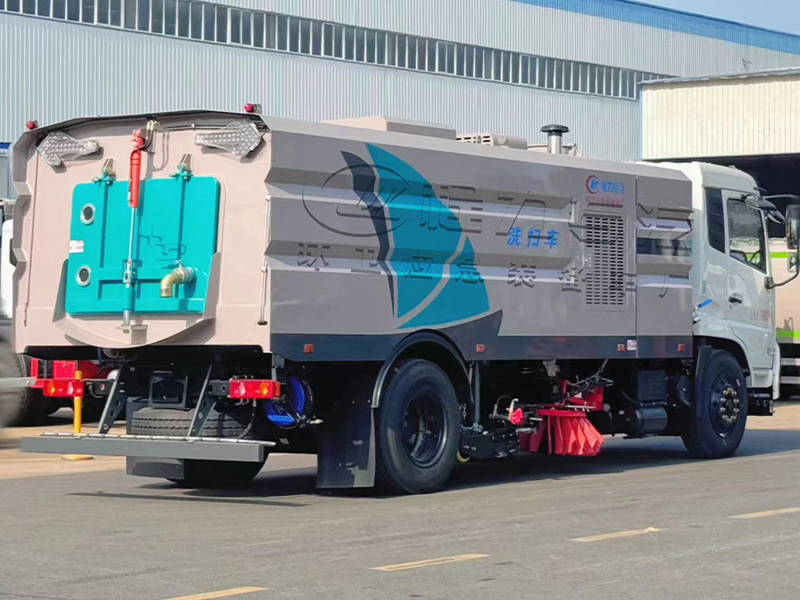

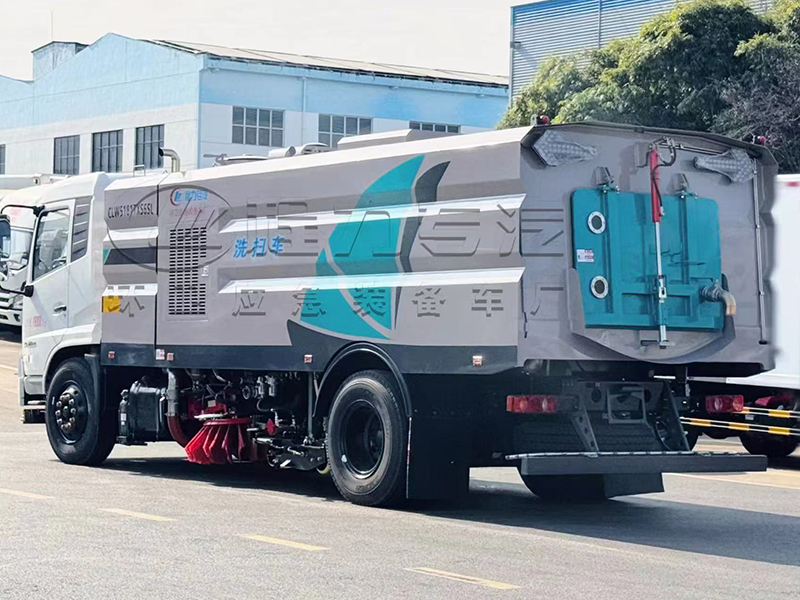

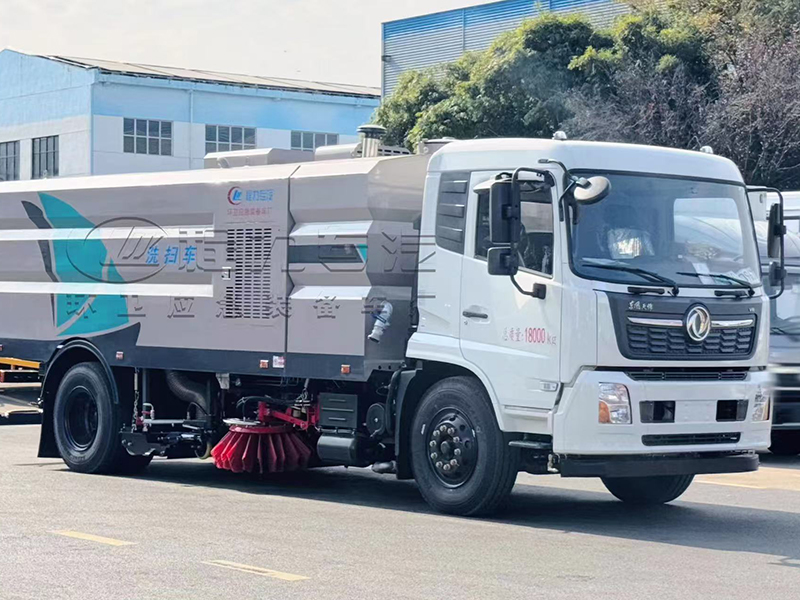

东风天锦洗扫车概述（5000轴距）
Ø 洗扫车采用东风天锦DFH1180EX8型国六二类汽车底盘改装，加装副发动机、风机、高压水泵、清水箱、垃圾箱、左右立扫、带喷水杆的宽吸嘴、低压冲洗系统、扫盘降尘系统、液压系统、专用装置电控系统和副车架等改装而成。
Ø 副发动机驱动风机和高压水泵，副发动采用东风康明斯六缸170马力柴油发动机。风机用8.0高压离心风机,效率高、风量大，**风量达23500m3/h。高压水泵采用国际知名CPX036型柱塞泵，流量合适，压力高，允许**压力达10MPa。
Ø 清水箱充分利用了车载空间，容积大，容积达9m3。垃圾箱采用单层304不锈钢结构，倾翻卸料，带高压自洁装置。自洁装置可在垃圾箱卸料时帮助卸料，清洗垃圾箱内部。
Ø 左右立扫为单扫盘，减少了扫刷数量和扫刷消耗量，能降低使用成本。左右立扫分开**，可实现左扫、右扫和全扫等不同作业模式。宽吸嘴的吸口宽度达到2418mm，确保作业总宽度大于3.5mm。4个高度可调的吸嘴轮，能多方面调整和保证吸嘴与路面间的合理间隙。吸嘴内置高压喷水杆，尽可能多的将高压洗涤喷嘴布置在吸嘴内部，不但清洗效果好，还能**限度减少高压水气流冲起污物产生的二次污染。
Ø 左右喷水杆安装在吸盘上，随吸盘升降，结构简单紧凑，保证喷水杆的离地高度固定不变，达到**清洗效果。开放式液压系统驱动左右立扫升降、左右扫盘旋转、吸嘴升降、垃圾箱后门开闭、垃圾箱倾翻复位等机械动作。
Ø 底盘变速箱侧取力器驱动低压水泵，实现洒水车的低压冲洗功能，一键式作业起动和停机操作。
Ø CLW5180TXSD6型洗扫车具有路面清洗、路面清扫、路缘清洗、路缘和路缘石立面洗刷、低压冲洗、喷雾除尘等多功能。有“全洗扫”、 “左洗扫”、 “右洗扫”、 “全扫”、 “左扫”、 “右扫”等多种作业模式可选择。选择“全洗扫”模式清洗广场和路面，清洗效率高效果好，洗净率达90%以上。选择“左洗扫”或“右洗扫”模式清洗路面和路缘、洗刷路缘石立面。需要进行路面清扫或路面保洁作业时，可选择扫路模式。需要喷雾除尘时，可开启喷雾装置，进行喷雾除尘作业。可以像洒水车一样对路面进行低压冲洗作业。
Ø CLW5180TXSD6型洗扫车适用于城市道路、高速公路、广场、机场、码头、遂道、桥梁、隔离墙壁、路缘和路缘石立面的机械化清洗、清扫、喷雾降尘等清洁作业。
东风天锦洗扫车参数
项 目 | 主要性能参数 | ||
车 型 | 东风天锦 | ||
整车型号 | CLW5180TXSD6洗扫车 | ||
底盘型号、类别、生产企业 | DFH1180EX8二类 东风汽车股份有限公司 | ||
排放标准 | GB3847-2005,GB17691-2018国Ⅵ | ||
发 动 机 | 主机 | 底盘发动机型号及生产企业 | B6.2NS6B210 康明斯发动机有限公司 |
功率(kw) | 154 | ||
马力(ps) | 210 | ||
排量(ml) | 6200 | ||
副机 | 清扫发动机型号及生产企业 | B170 康明斯170马力增压副发动机 | |
功率(kw) | 125 | ||
马力(ps) | 170 | ||
排量(ml) | 5900 | ||
燃油种类 | 0号轻柴油(与底盘共用柴油箱) | ||
车辆 基本 参数 | 外形尺寸(长X宽X高)mm | ★ 8550*2480*3130 | |
轴距(mm) | 5000 | ||
轮胎 | 275/80R22.5 18PR | ||
轮胎数量 | 7(含1备胎) | ||
轮距 | 前轮(mm) | 1876 | |
后轮(mm) | 1820 | ||
额定乘员 | 3人 | ||
前悬/后悬(mm) | 1430/2220 | ||
接近角 | 17° | ||
离去角 | 25° | ||
离地高度(mm) | 320 | ||
额定载质量(kg) | 6870 | ||
整备质量(kg) | 11000 | ||
**总质量(kg) | 18000 | ||
专用性能参数 | 垃圾箱容积( m3 ) | 7（不锈钢材质） | ||||
清水箱容积( m3 ) | 9（不锈钢材质） | |||||
清扫宽度(mm) | 2800-3200 | |||||
清扫作业速度(km/h) | 3-15 | |||||
保洁作业速度(km/h) | 15-20 | |||||
**清扫能力(m2/h) | 48000 | |||||
抽吸能力 | 密度(g/cm3) | 2.0 | ||||
质量(kg) | 1.5 | |||||
抽吸粒度(mm) | ≥100 | |||||
垃圾厢倾卸角 | ≥45° | |||||
清扫效率 | ≥96% | |||||
作业噪声(db) | < 88 符合GB7258规定 | |||||
行驶性能参数 | 驱动型式 | 4×2后轴驱动 | ||||
悬架型式 | 钢板弹簧 | |||||
钢板弹簧片数(前/后) | 8/10+7 | |||||
制动型式 | 双回路气压制动、鼓式 | |||||
制动距离(满载30km/h) | ≤10m | |||||
**车速(km/h) | 99 | |||||
**小转弯半径(m) | 8 | |||||
**爬坡度 | ≥30％ | |||||
离合器系统 | 单片干式膜片弹簧离合器，液压操纵 | |||||
变速器系统 | 机械式5档变速器，带同步器，手动 | |||||
发动机耗油量 | 行驶(L/100km) | 作业(L/h) | 作业(L/10000m2) | |||
≤14 | ≤8 | ≤5 | ||||
降尘系统 | 喷水形式 | 低压雾状 | ||||
主要元件组成 | 进口高压泵、水过滤器、管路、不锈钢喷架、高压喷嘴等 | |||||
高压水泵 | CPX036 | |||||
安装位置 | 清扫降尘 | 左右前扫盘 | ||||
吸尘降尘 | 吸盘吸风口内 | |||||
**型式 | 电子**，一键操作 | |||||
液压系统 | 型式 | 开放式，电动**集中操纵 | |
主要元件 | 齿轮泵、摆线马达、液压缸、电磁阀、集成块、高压泵等 | ||
摆线马达 | 三洋马达 | ||
齿轮油泵 | 长源机械 | ||
液压油缸 | 海普瑞斯液压油缸 | ||
液压缸密封件 | 鼎基 | ||
液压油管 | 广州天河 | ||
电磁阀组 | 海普瑞斯（中意合资） | ||
防震压力表 | IMT | ||
回油过滤器 | 索菲玛 | ||
系统溢流压力 | Mpa | 10-12 | |
液压油箱容积 | L | ≥60 | |
电器系统 | 系统组成 | 由底盘车电路和副发动机电气部分及专用工作装置操作**电路组成。 | |
底盘车系统电压(V) | 24 | ||
工作装置系统电压(V) | 12 | ||
电控箱面板组成 | 副机转速表、副机水温表、机油温度报**装置、各种操作**开关 | ||
**开关 | 上海施耐德(中法合资) | ||
可编程序逻辑**器 | 百兆富 | ||
断路器 | 海格 | ||
蓄电池型号 | 12V-70A.H (2只并联) | ||
风机系统 | 型式 | 专用高压离心风机 | |
品牌 | 长沙联悦 | ||
额定工作转速 | r/min | 2700 | |
传动型式 | 副发动机、离合器、带齿耐高温A带传动(4根) | ||
风机皮带 | 浙江三力士 | ||
自动离合器 | 离心式，进口材质 | ||
风量(m3/h) | 5000 ~ 7800 | ||
清扫系统 | 型式 | 在底盘前后轴之间，车架两侧对称位置各布置一个可升降、可外伸的立扫扫盘，扫盘旋转由液压马达驱动，转速可调。 | |
主要元件组成 | 扫盘支架、扫盘、油缸、油管、连杆、调节杆、液压马达等 | ||
扫刷撑开直径 | mm | φ800-900 | |
扫盘马达转速 | r/min | 140 | |
扫盘数量 | 2 | ||
单个扫盘配刷数量 | 22 | ||
扫盘倾角调整 | 前扫盘 | 前倾5°~15° 外倾5°~10° | |
后扫盘 | 前倾5°~10° 内倾5°~10° | ||
吸嘴装置 | 型 式 | 吸嘴悬挂在底盘车后轮之间，由吸嘴、滚轮、吸管组成，吸嘴体可随动，吸嘴升降用油缸**双吸口宽吸嘴，内置带高压喷嘴的长排喷杆（喷嘴数量8），吸嘴体与路面随动。液压驱动电气自动**吸嘴升降，弹簧浮动悬挂。 | |
吸管直径 | mm | φ180 | |
吸管品牌 | NORRES | ||
行走轮轴承 | SKF(斯凯弗) | ||
行走轮耐磨外圈 | Stellana | ||
工作状态吸嘴边刚性部份 离地间隙(mm) | 5～8 | ||
吸嘴吸管风速(m/s) | 50 ～ 65 | ||
吸嘴负压(mmH2O) | 380 | ||
其它配置 | 报**系统 | 倒车语音报**系统 | |
副操作系统 | 尾部带电控操作系统，**大厢升降及后门开关，避免用户在驾驶室内操作因观察不到后方情况发生安全事故。 | ||
手动泵应急举升系统 | 如遇副发动机故障造成液压系统不能使用，扫刷、吸盘、大厢均不能升降，可使用手动泵应急举升系统操作。 | ||
