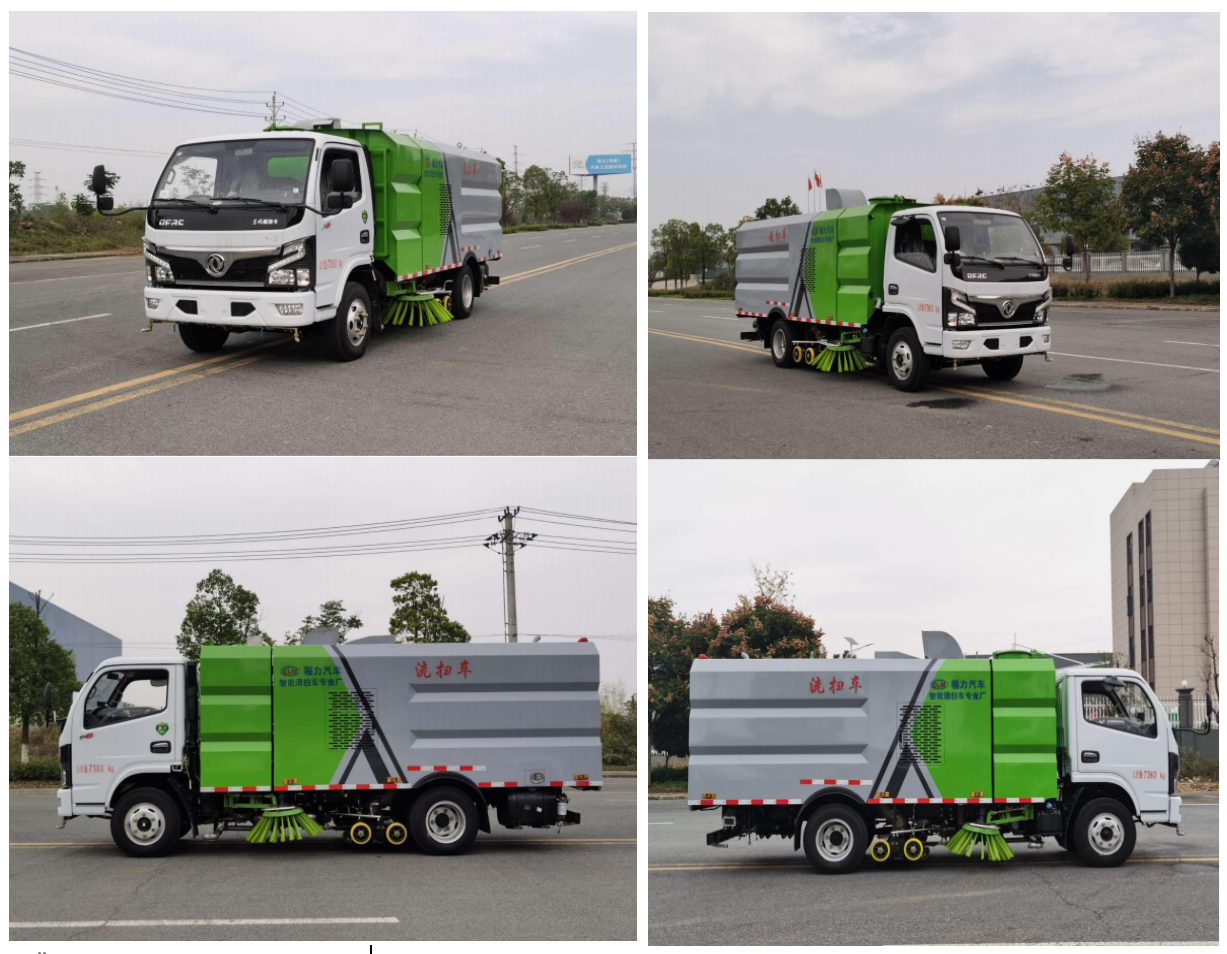

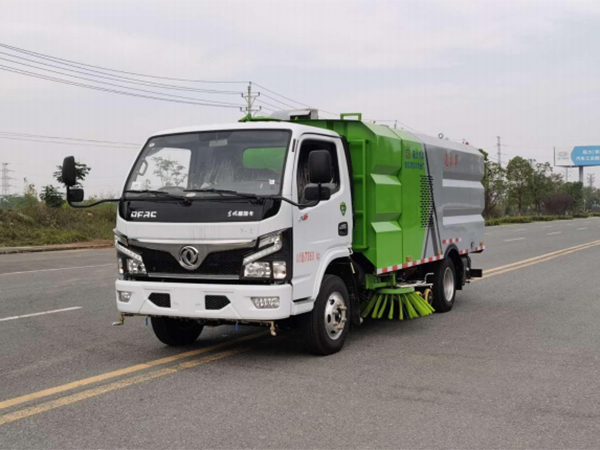

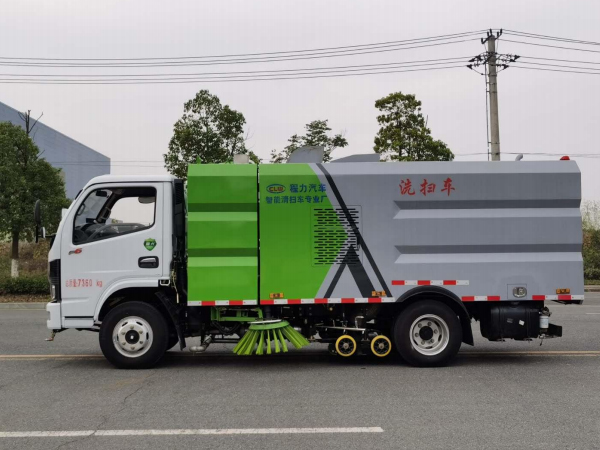

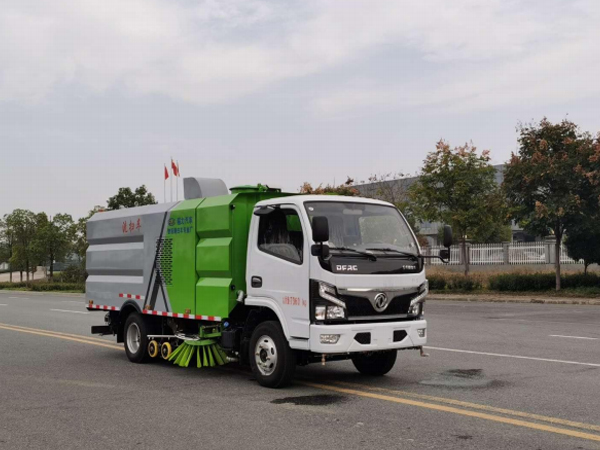

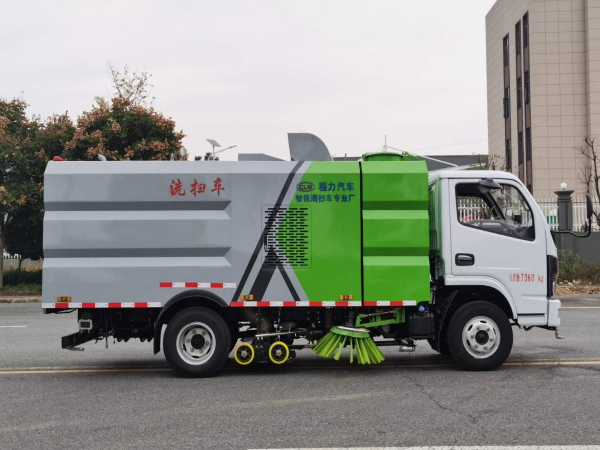

东风系列3308洗扫车技术参数

程力汽车集团股份有限公司东风系列洗扫车结构、功能概述

程力汽车集团股份有限公司环卫车东风系列高效真空洗扫车是我公司自行设计 开发、具有自主知识产权、国际**技术水平的新一代路面、路缘清洗、清扫及喷雾降 尘的专用设备。该款洗扫车结合了扫路车及高压清洗车的功能特点，  并解决了吸尘 车在城市路道上无法清洗路缘的短板，在作业时利用扫刷将地面垃圾扫向车内侧，路 面上的顽固附着物由高压喷水杆喷出的水流冲起，再由吸盘吸入垃圾箱贮存。具有绿 色环保、功能齐全、设计合理、能耗低、清洗范围大、使用寿命长等特点。

(一) 适用范围

1.城市道路、高速公路、广场、机场、码头、遂道、桥梁、隔离墙等路面、路沿的日常清洁工作。

2. 工地、厂区等干道的清洗、清扫。

(二) 结构设计和组成部分

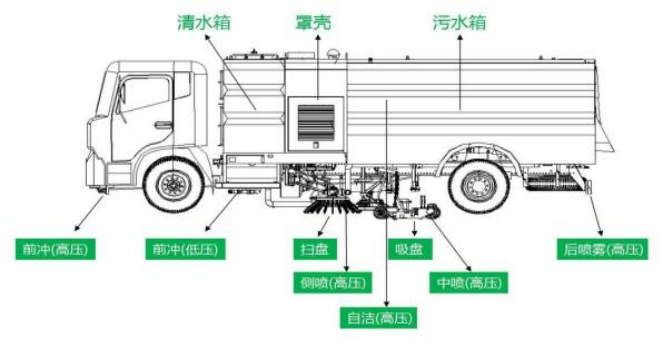

由洗扫作业部分及行走部分等组成。包括二类汽车底盘、副梁、副发动机、风 机、离合器、高压水泵、洒水泵、清水箱、副发机机仓、后水箱+垃圾箱、扫盘、 吸盘、组合式喷杆、液压系统、电控系统、水路系统、气路系统、前冲、后喷雾、 自洁装置等组成。

(三) 产品功能介绍及展示

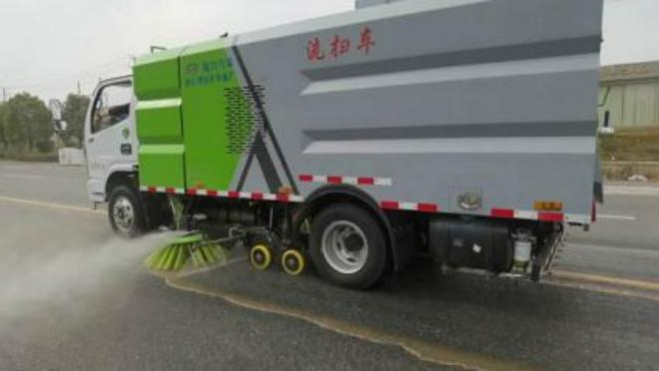

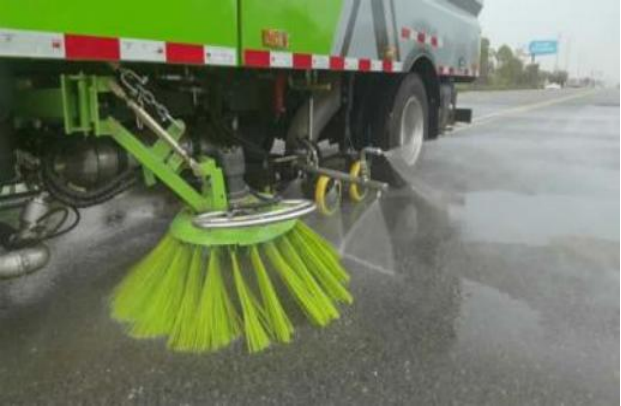

工作原理：副发动机驱动液压 油泵、高压水泵和风机工作。液压油泵驱动左、右扫盘伸缩、升降、旋转，左右扫刷在扫盘的旋转带动下将两侧的垃圾扫**吸盘前方，同时，高压水泵将来自清水箱的清洁水加压后通过高压管路**阀等分别输送到吸盘内喷水杆和左、右喷水杆，经扇形高压喷嘴喷出的扇形水帘组成一 总宽不小于 3.2m 的U 形水刀将地面附着物冲起。吸盘利用风机产生的负压，将垃圾经风管吸入垃圾箱贮存。

根据作业环境的情况，右立扫均可****，有 “全洗扫”、“右洗扫”、“全清扫” 、“右清扫” 4 种作业模式可选择。

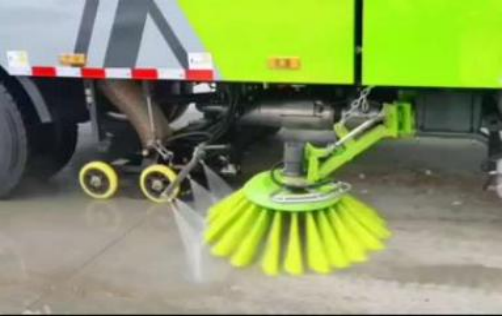

         2.路沿和路沿石立面洗刷：在洗扫作业过程中，对高于路面的人行道和立 面墙体，可打开左、右喷杆上的路沿清洗弯管上的球阀，高压水经喷水管喷水， 形成的高压水幕可完成路沿和路沿石立面洗刷。

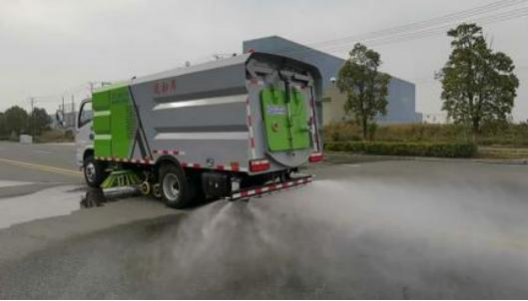

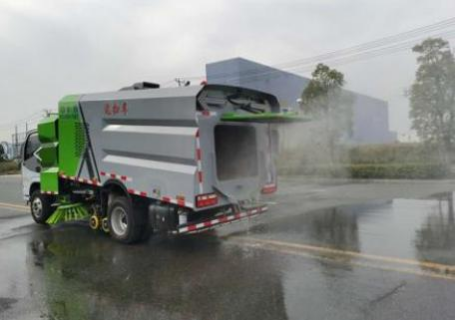

3.后喷雾降尘：在洗扫车后部垃圾箱下方配有喷雾喷杆，喷雾喷杆上装有 多个喷雾喷嘴。为避免车辆在作业过程中扬起的灰尘造成二次污染，可打开后喷雾开关，高压水流经喷嘴以雾状喷出，洒落地面，可有效降底空气中的浮尘，达

到净化空气的目的。

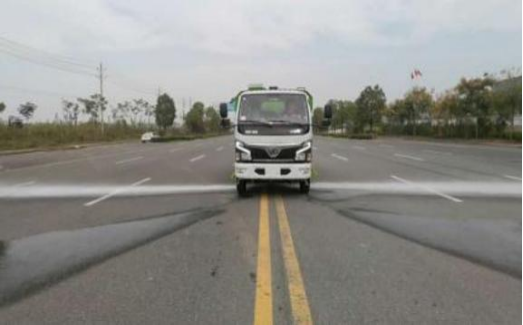

4.低压冲洗：对环境较干净的路面，可启动低压冲洗功能，由底盘取力器驱动洒水泵，实现洒水车低压冲洗功能。

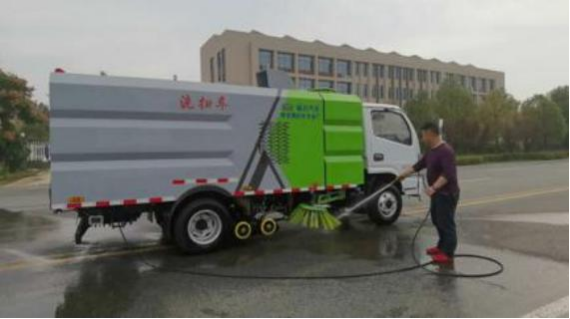

5. 高压清洗:整车配备 20 米自动缠绕卷盘和高压长**一把，便于用户驻车清洗车辆，保持车辆清洁，避免灰尘的积落引起油路、气路堵塞，影响车辆使用寿命。

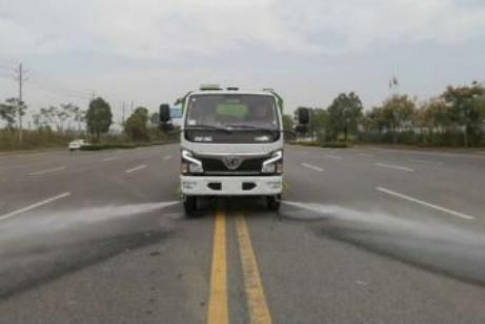

 6.车前**冲洗装置：高压水泵带动，可配合洗扫作业，前期可对路面**污垢进行冲洗清理，并避免洗扫作业时扬尘。又可在较干净的路面配合低压冲洗作业，进行路面降燥处理。

7. 自洁功能：为避免垃圾箱倾灰过程中，垃圾箱内固态垃圾残渣吸附在箱 体内，长时间会造成箱体腐蚀，影响产品使用寿命，在箱内加装自洁喷头，产生的高压水流可将垃圾残渣全部冲出箱外。

程力的洗扫车是一种省时、省钱、省力、高效节能环保的新理念环卫产品。

(四) 1.产品优点

高性能环保

高效洗扫车利用高压水流及倾斜扫刷将垃圾扫**吸盘前面，在风机产生的负压 作业下，风流在闭合的回路中将垃圾吸入垃圾箱中贮存，整个作业过程均是物理原 理，不会产生化学废料或垃圾外泄对环境的二次污染，同时，后喷雾的降尘有效的降低了空气中粉尘浓度，解决粉尘污染问题。洗扫洁净度高，该车型齐全的功能解决不同路面环境的作业，一次作业洗扫效率达 98%以上，**冲洗功能、洗扫功能、路沿清洗功能、后喷雾功能、低压冲洗功能以及采用的中置吸盘+左右侧喷杆清洗方式，可对路面、沟缝、弯道处、路沿上等处的灰尘、垃圾均能处理干净，确保环境干净、整洁。

2.配制高

(1) 底盘：采用东风原厂国六3308轴距二类底盘，配置高、动力强劲、爬坡 有力、各部位均进行加强设计处理，质量稳定，售后服务体系健全。

(2) 上装：中置2扫盘，中置吸盘。河北旭科液压摆线马达，免维护离心风 机，进口高压水泵 (前冲/侧喷/中喷/后喷雾/侧冲洗车水**/垃圾箱自洁装置) ， 万向高压路沿清洗，豪威低压水泵，新西山电子隔膜水泵，不锈钢水箱及不锈钢 垃圾箱。不锈钢高压管路，西门子**开关，尾部LED箭头灯，机油、垃圾箱、水 箱均带防溢或低水位语音报**装置。倒车及洗扫状态室内监视器，20m高压冲洗卷 盘。  (选装配置：以上车型可以加装雪铲、雪滚、路面冲洗装置)

(3) 水箱、垃圾箱结合结构力学及审美观念，采用不锈钢材料经数控折弯后一 次焊接成型，加工精度高、质量可靠、整齐美观，既保障了整车结构强度的需求又满 足用户的审美需求；整车喷涂工艺采用进口乘用客车喷涂工艺为标准，工艺性强、 表面光洁度及可靠性高。工艺设计，层次明显，立体感强。

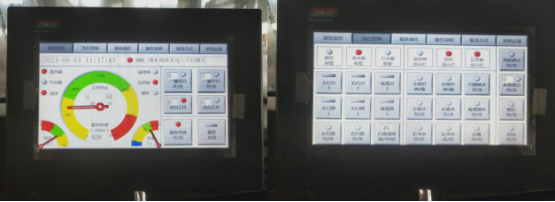

(4) 电控系统：智能电控操作系统 (含一键操作系统、驾驶室及尾部两套操作 系统、工作语音播报系统及报**系统、驾驶室安装右、后两路监控系统) ，便于驾驶员在车辆行进过程中实时观察车辆周边情况及作业状态，并调整作业模式，安全性高。

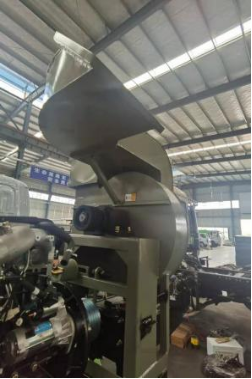

(5)高效离心风机

高效免维护离心风机，风机效率高，使用寿命长，叶片材料采用特殊钢制作，其特殊的叶片形状极其不易磨损。

(6) 便利的PTO接口

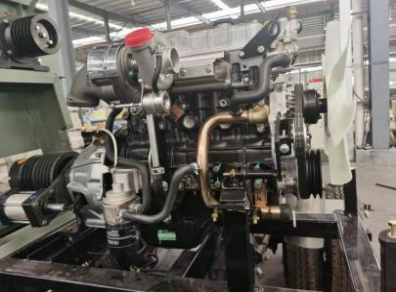

副发动机采用江铃87马力，副发动机通过侧取力口 (PTO口) 直接驱动液压泵，  提高传递效率，减少支撑座过渡，节省油耗减少用户使用成本，有效的减少故障率。

3.作业范围广

从几十微米灰尘** 30-50mm 的石子、砖头、树叶、饮料水瓶等杂物，一次作业均能全部去除。路面**清扫宽度 ≈3200mm，**清扫能力48000m2/h。

4.结构简单，易损件少

整车上装 90%以上零部件均采用装配式组装方式，各小件均具备通用性及互换性， 拆卸方便，易于更换，维护费用低，更换效率高。

5.水箱、垃圾箱容积大，作业时间长：

水箱容积可达 3m³，垃圾箱总容积达 2.5m3 ，可适宜长时间作业。
