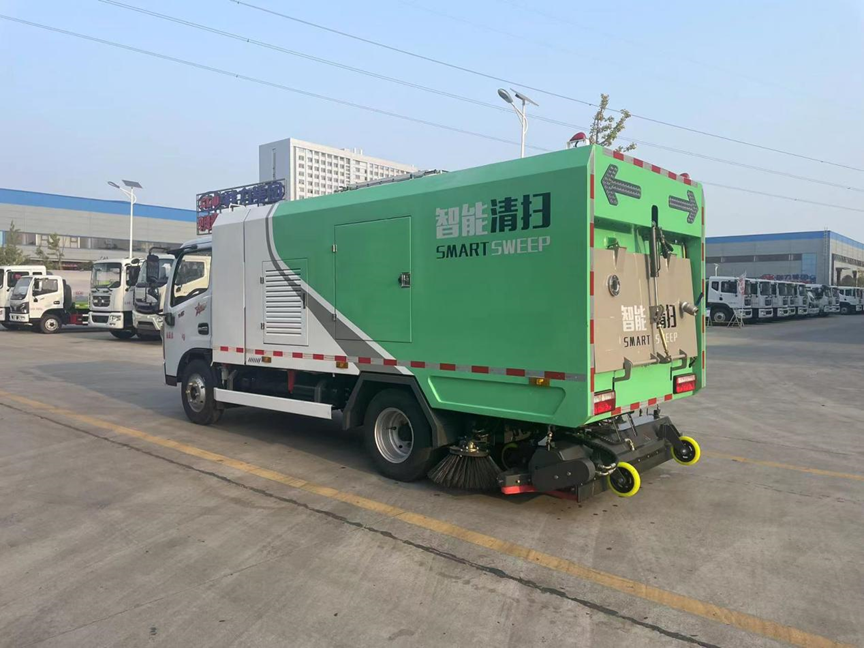

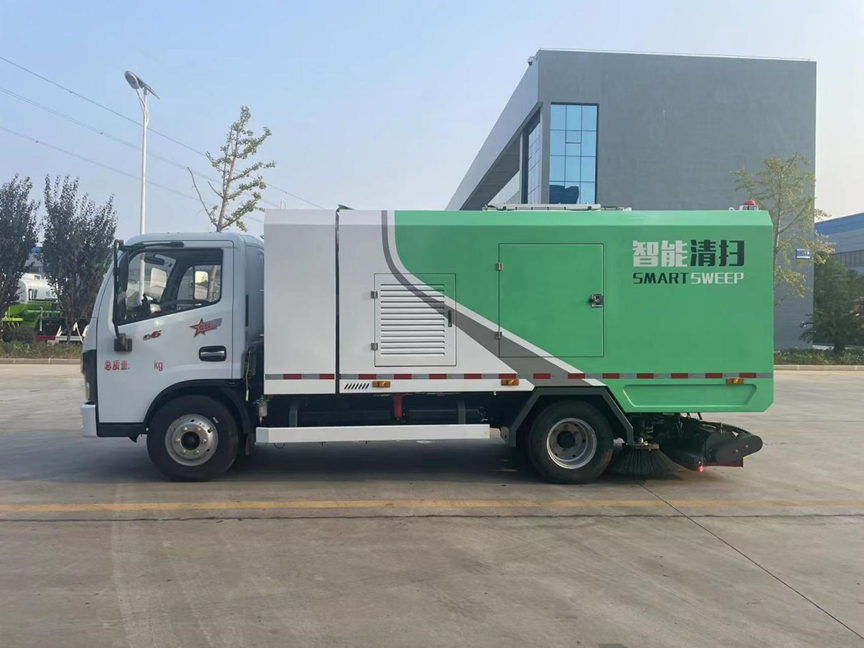

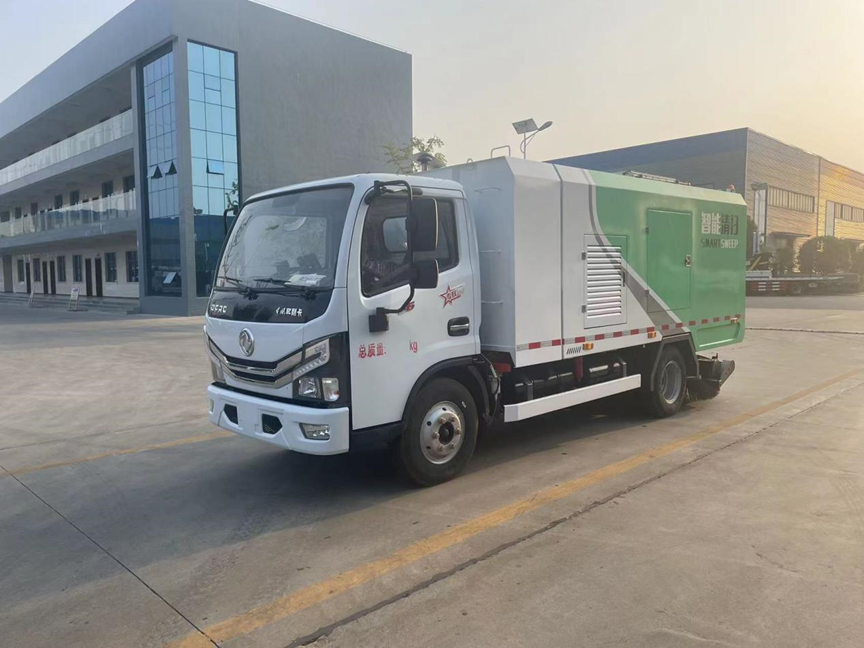

一、产品概述：CL5070TXCAQZ吸尘车是我公司针对北方地区及部分特殊路况设计生产的新款吸尘车。该车同时具备吸尘车及洗扫车作业功能，清扫作业时不受天气、路况、环境因素影响，实现全天候作业。

二、功能用途及特点：CL5070TXCAQZ吸尘车采用后置滚扫吸盘（吸盘内部加装高压喷杆）、后置清扫支架、右侧**伸缩高压喷杆。前**水箱、中部滤筒仓及后尾部双层垃圾箱。

多种**作业模式：右洗扫、全洗扫、左清扫、全扫、纯吸五种**作业模式。高压泵喷水系统随着右洗扫及全洗扫作业模式打开。除尘、过滤系统随着左清扫、全扫及纯吸模式打开。两套**的降尘模式，洗扫模式通过高压泵喷出水流降尘，干扫模式能过滤筒过滤除尘。真正实现一车多用，也可根据路面路况选择相对应作业模式。

一键式操控平台：上装**部分采用一键式操作，点动所选作业模式及作业启动。扫盘、吸盘、及所有水阀、气缸随**器设定顺序依次打开。随后旋转副发动机手动油门开启清扫作业。车辆同时加装倒车影像、远程摇控（方便司机倾卸垃圾）以及多项语音提示音。

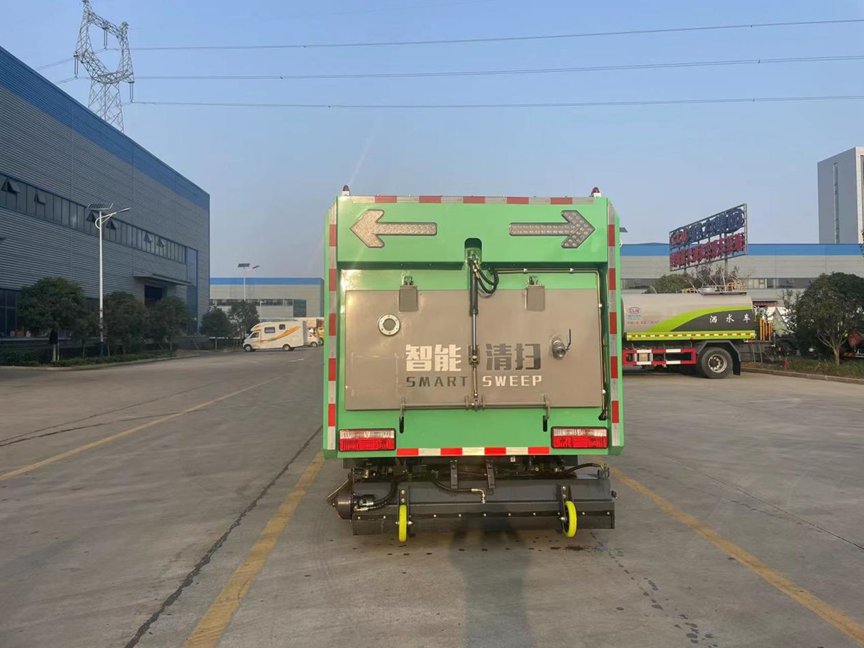

双层结构垃圾箱：垃圾箱采用上下两层双层结构，底部灰尘仓，上层为湿式垃圾仓，内设转换风道、垃圾干湿分离。湿式垃圾仓内部加装高压自洁喷杆，可通过高压水流将吸覆在垃圾箱内垃圾冲出。

方盖法兰除尘滤芯：箱体滤筒仓采用全新设计滤筒仓，加大垃圾箱两侧仓门，方便从仓门处直接将滤芯取出。并选用方盖法兰除尘滤芯替换原有的单孔竖置滤芯。安装时只需先将滤芯从侧门塞入滑道内，然后转动锁紧转杆，滤芯便安装完成。安装过程中无需拆装螺栓。仅仅依靠转动锁紧转杆完成滤芯的安装及拆卸。

三、主要功能配置

1、整车水箱容积1.6立方、垃圾箱(湿式垃圾仓)容积3.7立方、滤筒仓3.2立方。垃圾箱采用双层上下结构，箱体为不锈钢材质。

2、吸拾系统：全车吸拾系统由江铃64KW（87PS）副发、动力输出总成、洛阳北玻5.3高压离心风机组成。高压离心风机额定转速2900r/min，**风量每小时7030立方，**风压6470帕，**消耗功率不足17KW。

3、高压喷水系统：车辆采用进口高压柱塞泵，**流量每分钟52L，**压力15MPA。高压喷水系统由高压**、自洁杆、吸盘喷水组成。吸盘右侧加装侧喷杆冲洗路缘。

4、清扫系统：清扫系统处于车辆尾部，吸盘内部配有2米长钢丝滚刷。尾部加装清扫支架，油缸推动清扫支架伸缩及升降。左右边刷采用直径500mm钢片刷（降低刷片磨损）。**清扫宽度3.2米。

5、液压系统：整车装有两套**液压系统（如共用一套液压系统受制于液压马达数量及电磁阀孔径大小差异，液压系统容易走高温）。一套液压系统从底盘取力器口取力，**驱动吸盘内钢丝滚刷。另一套液压系统从副发动机PTO端口处取力，****上装其它液压动作。液压系统同时加装风冷系统，用以降低液压马达长时间运转带起油温。

6、过滤及除尘系统：全车过滤系统主要由8组方盖法兰滤芯组成。该滤芯拆装方便，滤芯材质选用进口覆膜滤纸。可粘水水洗，过滤精度高（过滤精度0.3~0.5微米）。车辆加装3组储气罐，2组位于滤桶仓顶部与滤筒口直连。储气罐加装压力传感器，当压力达到设定值（大于0.65MPA）时，脉冲阀自动打开排气震尘。当压力低于设定值时，脉冲阀停止排气震尘。相较于时间间隔除尘方式，现除尘方式在气压足时可缩短每个滤筒吹尘次数，当气压不足时打开除尘影响除尘效果。
